IMPEDANCIA
La impedancia (Z)
es la medida de oposición que presenta un circuito a una corriente cuando se
aplica un voltaje. La impedancia extiende el concepto de resistencia a los circuitos de corriente
alterna (CA),
y posee tanto en magnitud y fase, a diferencia de la resistencia, que sólo
tiene magnitud. Cuando un circuito es accionado con corriente continua (CC), no hay distinción
entre la impedancia y la resistencia; este último puede ser pensado como la
impedancia con ángulo de fase cero.
Es una magnitud que establece la relación (cociente) entre
la tensión y la intensidad de corriente. Tiene
especial importancia si la corriente varía en el tiempo, en cuyo caso, ésta, el
voltaje y la propia impedancia se describen con números complejos o funciones
del análisis armónico. Su módulo (a veces inadecuadamente llamado impedancia)
establece la relación entre los valores máximos o los valores eficaces del
voltaje y de la corriente. La parte real de la impedancia es la resistencia y su parte imaginaria
es la reactancia.
El concepto de impedancia generaliza la ley
de Ohm en
el estudio de circuitos en corriente alterna (AC).
REACTANCIA
Se denomina reactancia a la oposición
ofrecida al paso de la corriente alterna por inductores (bobinas) y condensadores, se mide en Ohms. Junto a la resistencia eléctrica determinan la impedancia total de un componente o circuito, de tal forma que la reactancia
(X) es la parte imaginaria de la impedancia (Z) y la resistencia (R) es la
parte real, según la igualdad:

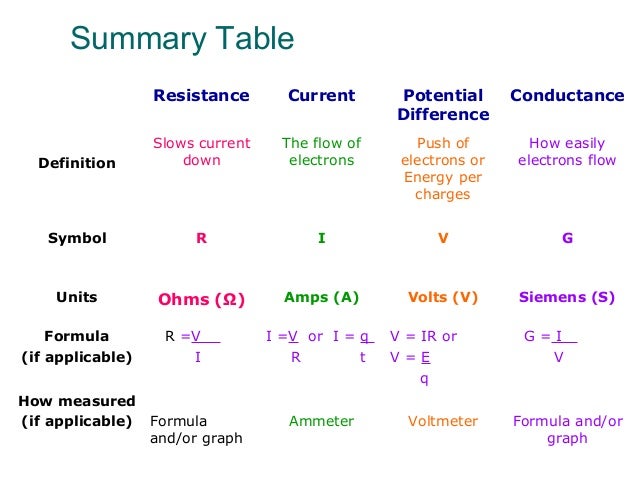

CONDUCTANCIA
Se denomina conductancia eléctrica (G) a la propiedad de
transportar, mover o desplazar uno o más electrones en su cuerpo; es decir, que
la conductancia es la propiedad inversa de la resistencia eléctrica.
La conductancia indica la Intensidad de corriente que
circuala por un Volt de tensión aplicada.La unidad de la conductancia es el
Siemens (S), que para los calculos es una unidad demasiada grande, por lo que
se ocupa el mili-siemens o micro-siemens.
La función que a rige es:
G = 1/R
SUSCEPTANCIA
La susceptancia es la parte
imaginaria de la admitancia (Y). Partiendo de la impedancia Z se obtiene la
admitancia como inversa de esta:
La unidad de susceptancia eléctrica en el Sistema
Internacional de Unidades es el siemens.
INDUCTANCIA
En electromagnetismo y electrónica,
la inductancia, es una medida de la
oposición a un cambio de corriente de un inductor o
bobina que almacena energía en presencia de un campo
magnético, y se define como la relación entre el flujo
magnético y la intensidad de corriente eléctrica que circula por la bobina y
el número de vueltas (N) del devanado:
La inductancia depende de las
características físicas del conductor y de la longitud del mismo. Si se enrolla
un conductor, la inductancia aumenta. Con muchas espiras se tendrá más
inductancia que con pocas. Si a esto añadimos un núcleo de ferrita,
aumentaremos considerablemente la inductancia.
El flujo que aparece en esta
definición es el flujo producido por la corriente exclusivamente. No deben incluirse flujos producidos por otras
corrientes ni por imanes situados cerca ni por ondas electromagnéticas.
Esta definición es de poca
utilidad porque es difícil medir el flujo abrazado por un conductor. En cambio
se pueden medir las variaciones del flujo y eso sólo a través de la Tensión
Eléctrica inducida en el conductor por la variación del flujo. Con ello
llegamos a una definición de inductancia equivalente pero hecha a base de
cantidades que se pueden medir, esto es, la corriente, el tiempo y la tensión:
